无功补偿装置

上海惠豫电气成套设备有限公司GLM系列无功补偿装置主要是阻谐无功功率补偿装置，型号包括：低压接触器投切无功补偿装置GLM-FC、低压可控硅投切无功补偿装置GLM-TSC、低压动态（有源）无功发生装置GLM-SVG、高压静态无功补偿装置GLM-H-FC、高压动态无功补偿装置GLM-H-SVG等。GLM系列阻谐无功功率补偿装置广泛应用于机械制造，冶金，煤矿、化工、汽车、轻工、建材、铁道、军工、石油、造船等低压供配电系统中,要求动态无功补偿且同时需要抑制谐波的场合；尤其适用有谐波、负荷较大且负荷动态变化的工况。 GLM阻谐无功功率补偿装置引进德国PFC技术，并且采用优异的控制系统，搭建成各种标准规格的阻谐补偿模块，也可根据用户电网、工矿的情况自由定制组合成用户所需要的阻谐补偿容量。 GLM各系无功功率补偿装置在统一的设计平台上，采用模块式结构，规范设计，设计理念先进，结构合理。各系列具有统一的控制方案、技术规格，安装尺寸，通用性能强。“


  • 产品概述

  • 性能特点

  • 典型应用

GLM系列阻谐无功功率补偿装置依据标准。

国际标准：

IEC439 低压成套开关设备和控制设备

IEC 60831 低压PFC电容器

IEC 61921 低压PFC系统

IEC61642 滤波和并联电容器的应用

EN50160 电力系统电压特性

EN 60831-1/2 额定电压1000V及以下交流系统用分流电力电容器

IEEE519 电力谐波控制工业标准

UL 810 -1995 UL 安全电容器标准第五版

国内标准：

GB7251.1—97 低压成套开关设备

GB/T 15576—1995 低压无功功率静态补偿装置总技术条件

GB 12747 自愈式低电压并联电容器

JB/T 9663－1999 低压无功功率自动补偿控制器


GLM系列阻谐无功功率补偿装置共有技术特点：


 ● 可以符合各类低压配电柜尺寸，可与各类型柜体组合成套或并柜安装。



● 使用功率因素校正单元模块化设计。模块接口简单，一个模块自成相对独立的系统。



● 组合拼装，使用模块如同搭积木，可按照需要组合出各种容量和支路数。



● 结构紧凑，单柜容量较传统的固定式安装增加近一倍



● 扩展自如，随用户配电的增容，无功补偿容量不足时可以随时增加模块进行扩容。


● 系统可实现手动、自动控制。自动控制系统采用西门子控制系统，支路容量可编辑控制，控制方式灵活。


● 对于变压器两段母线两组无功补偿系统可实现耦合控制。



● 实时监测显示V、I、P、Q、COSΦ及THD-V、THD-I和高达19次电网谐波分量。● 散热通风设计合理，装置具有自动温度控制功能。


● 装置使用安全，检修方便，寿命长。

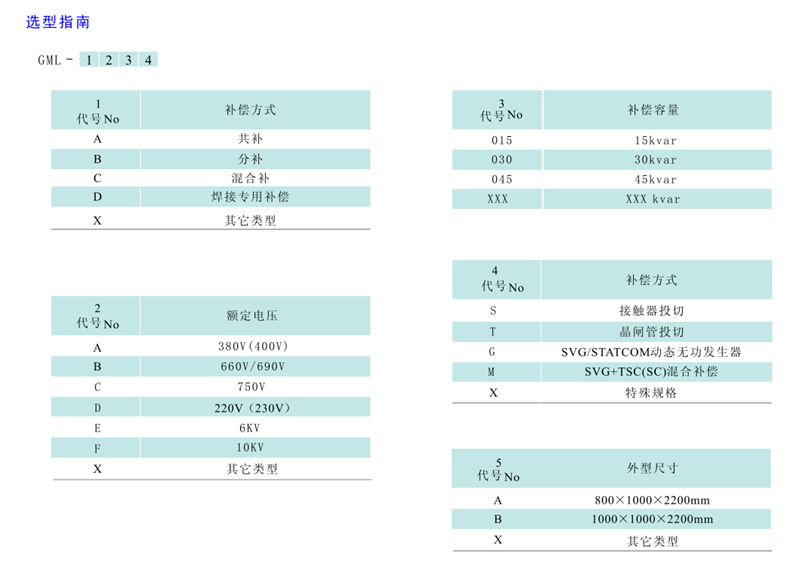

接线方式         三角形/星形

额定电压         220V/230V/380V/400V/660V/690V/750V/6KV/10KV(-15%~+10%)

额定频率         50Hz,60Hz

补偿方式         共补/分补/混合补偿/焊接不平衡负载专用补偿

补偿容量         15kvar~2000kvar（单套）

功率损耗         <3%额定功率

响应时间         ≤5ms(GLM-SVG)  ≤20ms(GLM-TSC)  ≤1s(GLM-SC)

存储温度         -30℃ ~+70℃

工作温度         -25℃ ~+40℃

相对湿度        <95%

安装环境        室内安装，海拔不超过2000米（更高海拔降容运行）

防护等级        IP21/IP30

噪      音         <75dB(1m)

空气质量        无腐蚀性气体，无导电尘埃，无易燃易爆气体

安装尺寸       800*1000*2200mm  1000*1000*2200mm（宽×深×高）其它尺寸可按要求定制

重      量         约500kg
